Deskripsi Produk

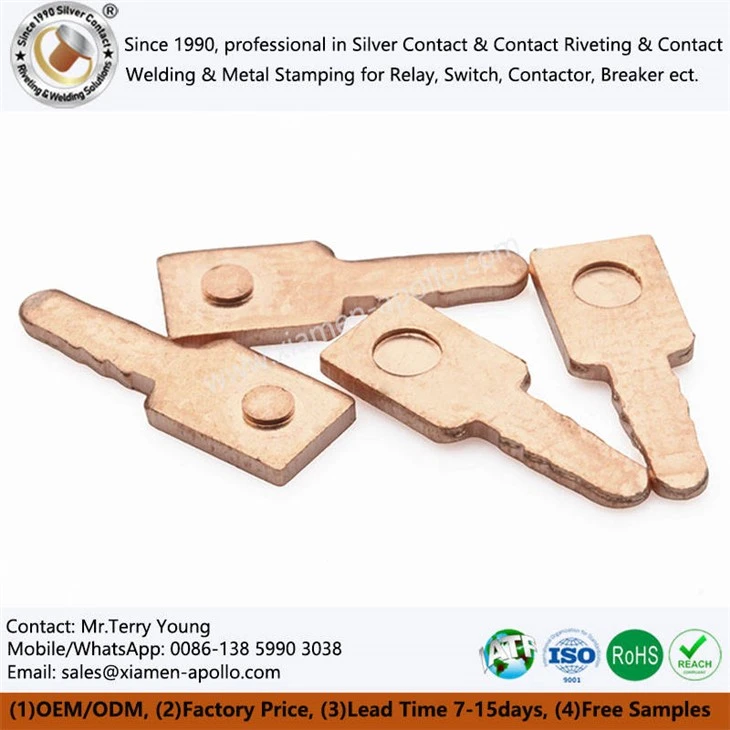

Stamping Lembaran Tembaga adalah komponen fungsional inti untuk bidang-bidang seperti peralatan listrik dan listrik, komponen baterai energi baru, dan peralatan kontrol presisi. Produk ini menggunakan-tembaga dengan kemurnian tinggi sebagai bahan dasarnya dan mengandalkan teknologi stempel-presisi tinggi serta desain cetakan yang disesuaikan untuk memenuhi kebutuhan perakitan berbagai komponen listrik seperti relai, sakelar, kontaktor, dan sekering secara profesional.
Keunggulan Materi
| Konduktivitas Luar Biasa | Tembaga memiliki resistivitas yang sangat rendah, secara efektif mengurangi kehilangan daya di sirkuit dan meningkatkan efisiensi sirkuit untuk Komponen Stempel Tembaga. |
| Daktilitas dan Ketahanan Aus yang Baik | Tembaga memiliki keuletan yang sangat baik, sehingga cocok untuk pencetakan{0}}presisi tinggi. Secara bersamaan, ketahanan ausnya memastikan stabilitas-jangka panjang selama-operasi peralihan frekuensi tinggi untuk Penyambungan Pemrosesan Stamping Tembaga. |
| Ketahanan Korosi | Lapisan oksida yang terbentuk secara alami pada tembaga di udara secara efektif mencegah korosi lebih lanjut pada logam internal, menjamin masa pakai yang lama untuk Metal Stamping Parts Electric Copper. |
Desain dan Manufaktur Die
Cetakan adalah inti dari proses pengecapan, dan kualitasnya secara langsung mempengaruhi ketepatan dan kualitas bagian yang dicap. Kami menggunakan baja paduan-kekerasan tinggi dan-tahan aus seperti SKD11 dan DC53 untuk memproduksi cetakan. Pemilihan material ini dapat memperpanjang umur cetakan hingga 30 juta kali lipat, sangat mengurangi frekuensi dan biaya penggantian cetakan serta meningkatkan efisiensi produksi untuk Stamping Logam Paduan Tembaga.
Komponen utama seperti punch dan die menjalani perlakuan panas vakum untuk mencapai kekerasan HRC 60-62. Cetakan dengan kekerasan-tinggi ini dapat menahan tekanan injakan-intensitas tinggi, memastikan bahwa cetakan tersebut tidak mudah berubah bentuk atau aus selama penggunaan jangka panjang, sehingga menjamin keakuratan dimensi dan kualitas permukaan Tembaga Listrik Bagian Stamping Logam.
Pertanyaan yang Sering Diajukan
Berapa kisaran ketebalan pelat tembaga yang dapat dikerjakan
+
-
Biasanya 0,1–2,0 mm, bergantung pada kompleksitas struktur dan penilaian proses.
Seberapa-ketahanan produk terhadap aus?
+
-
Permukaan akhir rongga cetakan, Ra Kurang dari atau sama dengan 0,4μm, dikombinasikan dengan pemrosesan cetakan dengan kekerasan-tinggi, memastikan ketahanan aus yang sangat baik pada bagian yang dicap.
Bisakah Anda memberikan sertifikasi kepatuhan lingkungan?
+
-
Ya. Semua produk mematuhi persyaratan RoHS, REACH, dan-bebas halogen, dan-laporan pengujian pihak ketiga tersedia.
Berapa lama waktu yang dibutuhkan untuk menerima penawaran?
+
-
Kami akan memberi Anda penawaran dalam waktu 1 hari setelah Anda mengirimkan gambar produk Anda kepada kami (termasuk tagihan bahan).
Mengapa memilih Penghubung Pemrosesan Stamping Tembaga kami?
+
-
Kami adalah produsen asli di Cina, menawarkan harga pabrik;
Kami memiliki lebih dari 15 tahun pengalaman profesional di bidang energi baru, mengumpulkan banyak kasus yang berhasil, yang dapat membantu Anda meningkatkan teknologi sekaligus mengurangi biaya; Kami memiliki kantor penjualan di India, Iran, Spanyol, Jerman, dan Jepang, menyediakan layanan lokal yang cepat.
Hubungi kami
Jika Anda mencari pemasok Komponen Stempel Tembaga yang sangat konsisten dan tahan lama untuk relay atau sistem kelistrikan, silakan hubungi tim teknik kami. Kami akan memberikan saran manufaktur profesional, penilaian proses, dan solusi harga yang disesuaikan berdasarkan kebutuhan aplikasi Anda, membantu kemajuan proyek Anda secara efisien.
