Mendapatkan Suku Cadang Logam-Keandalan Tinggi untuk Kontaktor dan Relai EV HVDC HVDC

Memenuhi ambang kerusakan termal dan listrik yang ketat pada arsitektur pengisian cepat 800V memerlukan pemilihan material yang tepat untuk selubung internal kontaktor HVDC Perumahan Keramik Dilas Logam. Keramik alumina dengan kemurnian tinggi (Al2O3 Lebih besar dari atau sama dengan 95%) memberikan kekuatan dielektrik yang diperlukan ( Lebih besar dari atau sama dengan 20 kV/mm) dan ketahanan guncangan termal (ΔT Lebih besar dari atau sama dengan 300 derajat ) untuk menekan busur listrik berenergi tinggi di bawah beban peralihan 1000A, sehingga mencegah terjadinya korsleting yang dahsyat dalam sistem manajemen baterai kendaraan listrik.

Platform tegangan tinggi 800V generasi berikutnya pada kendaraan listrik menggerakkan arus pengoperasian berkelanjutan yang melebihi 500A dan arus gangguan hubung singkat hingga 3000A. Dalam kondisi pengoperasian yang parah ini, rumah polimer standar atau keramik bermutu rendah akan mengalami flashover permukaan dan keretakan termal karena ekspansi plasma busur yang cepat.

Untuk mematuhi standar keselamatan IEC 60947‑4‑1 dan ISO 6469‑3, rumah keramik alumina EV harus menjaga integritas struktural dan ketahanan isolasi melebihi 10¹⁰ Ω pada suhu hingga 250 derajat. Tabel berikut membandingkan spesifikasi teknis standar antara bahan penutup yang umum digunakan dalam pembuatan relai:

Selungkup keramik biasanya hanya satu bagian dari rakitan. Tantangan manufaktur terletak pada antarmuka antara badan insulasi keramik dan struktur logam konduktif. Rute produksi yang menggunakan 95% keramik alumina, tembaga T2Y2, dan paking baja memerlukan pembentukan terkontrol, persiapan permukaan, persiapan metalisasi atau penyambungan, pematrian, dan inspeksi dimensi.

Perumahan Keramik EV Alumina: kontrol material dan dimensi

Wadah Keramik Alumina EV yang digunakan di sekitar kontaktor HVDC harus ditentukan berdasarkan komposisi material, ketebalan dinding, geometri antarmuka, dan-stabilitas dimensi pascaproses.

Pecahan keramik memerlukan kontrol terpisah karena cacat tepi yang kecil dapat mempengaruhi tempat duduk mekanis dan jarak isolasi listrik lokal.

Amplop Keramik Relai Alumina untuk Mobil Listrik: variabel sambungan{0}}brazing

Amplop Keramik Relai Alumina untuk Mobil Listrik dapat menggabungkan insulasi keramik dengan komponen tembaga dan baja melalui operasi mematri yang terkontrol. Jendela proses harus ditetapkan berdasarkan laju pemanasan, suhu puncak, waktu penahanan, atmosfer, jarak bebas sambungan, dan laju pendinginan.

Tujuannya bukan sekadar menghasilkan sambungan yang berkesinambungan secara visual. Proses produksi harus membatasi pembasahan yang tidak sempurna, akumulasi bahan pengisi yang berlebihan, panas berlebih lokal, dan tegangan sisa.

Inspeksi-bagian dapat digunakan selama validasi proses untuk memeriksa:

Untuk persetujuan produksi, metode inspeksi dan frekuensi pengambilan sampel harus disetujui dengan spesifikasi teknik pelanggan.

Komponen-pembawa arus di dalam kontaktor HVDC harus mengontrol resistansi di setiap antarmuka konduktif. Pembangkitan panas meningkat seiring kuadrat arus menurut (P=I^2R). Akibatnya, bahkan peningkatan kecil pada resistansi kontak dapat menghasilkan peningkatan suhu lokal yang terukur pada arus tinggi.

Hal ini membuat kondisi dimensi antarmuka konduktif relevan secara langsung dengan desain termal.

Komponen tembaga T2Y2 dan-kontrol resistansi kontak

Komponen tembaga dapat digunakan sebagai antarmuka konduktif antara terminal eksternal, sistem kontak, dan rakitan internal. Untuk gambar produksi, kadar tembaga, ketebalan, kerataan, geometri lubang, kondisi permukaan, dan metode penyambungan harus ditentukan.

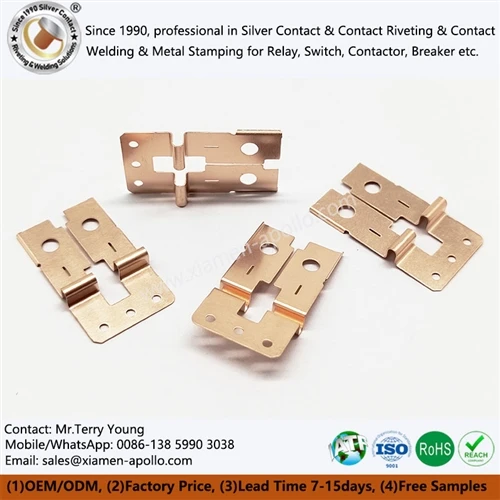

Untuk komponen tembaga yang dicap, stempel cetakan progresif dapat memberikan geometri berulang pada volume produksi, namun keausan cetakan harus dipantau karena pertumbuhan duri dan penyimpangan dimensi dapat terjadi secara progresif sepanjang masa pakai alat.

Perumahan Relai Keramik Alumina EV dan desain jalur termal

Rumah Relai Keramik Alumina EV menjalankan fungsi yang berbeda dari jalur arus tembaga. Kontribusi utamanya adalah isolasi listrik, pemisahan struktural, dan perlindungan lingkungan.

Oleh karena itu, antarmuka teknik memiliki dua persyaratan berbeda:

• Jalur listrik:resistensi rendah dan stabil melalui komponen konduktif.
• Jalur isolasi:jarak bebas terkendali, rambat, dan integritas dielektrik melalui struktur keramik.
• Kedua jalur tersebut harus dievaluasi secara terpisah sebelum dinilai sebagai rakitan kontaktor yang lengkap.

Untuk aplikasi-arus tinggi, simulasi termal harus mencakup resistansi terminal, antarmuka kontak, sambungan busbar, dan sambungan konduktif brazing. Temperatur keramik harus dievaluasi bersama dengan struktur logam di sekitarnya daripada diperlakukan sebagai properti material yang terisolasi.

Kontrol-brazing frekuensi tinggi dan distorsi termal

Pematrian-frekuensi tinggi dapat memusatkan pemanasan di sekitar wilayah sambungan yang diinginkan dan mengurangi paparan panas yang tidak diperlukan pada komponen di dekatnya. Namun, profil pemanasan sebenarnya bergantung pada geometri, material, pengaturan perlengkapan, dan parameter proses.

Kualifikasi proses harus mencatat:

Catatan produksi harus menghubungkan variabel proses ini dengan lot komponen dan hasil inspeksi.

Komponen logam yang digunakan di sekitar rakitan keramik HVDC mungkin mengalami oksidasi selama penyimpanan, pematrian, perakitan, dan servis. Kondisi permukaan dapat mempengaruhi perilaku kontak listrik, kemampuan menyolder, atau pembasahan brazing tergantung pada komponennya.

ASTM B117 dapat digunakan sebagai metode paparan-garam ketika rencana kualifikasi pelanggan memerlukan pengujian korosi, namun ASTM B117 tidak boleh diperlakukan sebagai kriteria penerimaan universal untuk setiap komponen HVDC. Durasi pengujian, konfigurasi spesimen, dan batas penerimaan harus ditentukan oleh spesifikasi aplikasi.

Kontrol oksidasi permukaan untuk bagian tembaga dan logam yang dicap

Untuk komponen tembaga, baja, atau besi yang dicap, inspeksi permukaan harus membedakan antara perubahan warna normal dan oksidasi yang mempengaruhi penyambungan atau antarmuka listrik yang diinginkan.

Perlakuan permukaan yang benar bergantung pada tingkat logam, proses penyambungan, dan fungsi kelistrikan akhir. Lapisan tidak boleh dipilih hanya karena penampilan.

Dokumentasi materi RoHS dan REACH

Untuk tim pengadaan, dokumentasi RoHS dan REACH harus dikaitkan dengan bahan yang dipasok dan tempat produksi jika diperlukan oleh sistem mutu pelanggan.

Paket dokumentasi yang berguna dapat mencakup:

Catatan komposisi bahan, sertifikat pemasok,-pernyataan zat terlarang, identifikasi lot produksi, dan laporan inspeksi yang berlaku.

Jika pengujian korosi diperlukan, ASTM B117 harus dicantumkan sebagai metode pengujian, sedangkan pelanggan harus menentukan waktu pemaparan dan kriteria penerimaan.

Kualifikasi pemasok harus memisahkan verifikasi material, persetujuan dimensi, validasi proses, dan pengujian fungsional. Contoh-artikel pertama yang memenuhi dimensi gambar tidak secara otomatis membuktikan stabilitas proses-jangka panjang.

Perumahan Keramik EV Alumina:-data pemeriksaan artikel pertama

Untuk Perumahan Keramik Alumina EV,-laporan artikel pertama biasanya harus mengidentifikasi revisi gambar, tingkat material, dimensi kritis, peralatan inspeksi, dan hasil pengukuran.

Laporan inspeksi harus menggunakan revisi gambar yang sama yang diberikan kepada tim produksi. Mencampur revisi yang berbeda merupakan sumber umum perselisihan persetujuan yang tidak perlu.

Kontaktor Keramik DC Tegangan Tinggi: validasi listrik dan mekanik

Untuk Kontaktor Keramik DC Tegangan Tinggi, validasi harus mencerminkan rakitan akhir, bukan hanya bahan keramiknya.

Tergantung pada spesifikasi produk, rencana kualifikasi dapat mencakup:

Persyaratan IEC 60947 harus diterapkan sesuai dengan kategori perangkat-kontaktor atau switching yang relevan. Tegangan pengujian yang tepat, durasi, siklus ketahanan, dan batas penerimaan harus berasal dari spesifikasi produk yang berlaku.

Inspeksi sambungan keramik metalisasi pada skala produksi

Antarmuka keramik berlapis logam harus mendapat perhatian lebih besar ketika rakitan berisi banyak bahan dengan perilaku ekspansi termal berbeda.

Urutan kontrol kualitas-yang praktis adalah:

Tinjauan gambar → verifikasi material yang masuk → inspeksi dimensi keramik →-inspeksi bagian logam → persiapan permukaan → kontrol proses mematri → inspeksi visual → inspeksi dimensi → pengujian kelistrikan → pelepasan lot.

Urutan ini menciptakan hubungan terukur antara variabel proses dan kualitas-bagian akhir tanpa bergantung pada penerimaan berbasis-penampilan.

Berapa ambang batas tingkat kebocoran helium standar untuk rumah relai keramik alumina EV Anda?

Semua rumah relai keramik alumina EV yang diproduksi secara massal mempertahankan laju kebocoran helium di bawah 1 × 10⁻⁹ Pa·m³/s, diuji menggunakan detektor kebocoran spektrometer massa vakum tinggi sesuai dengan ASTM E2741.

Bisakah Xiamen Apollo menyesuaikan kotak relai keramik metalisasi suhu tinggi sesuai dengan gambar CAD 3D miliknya?

Ya. Kami menawarkan manufaktur kustom OEM/ODM penuh berdasarkan file STEP/IGES pelanggan, menyesuaikan pola metalisasi, kemurnian keramik (95% hingga 99,5%), dan komposisi paduan mematri agar sesuai dengan persyaratan isolasi listrik tertentu.

Berapa waktu tunggu tipikal untuk sampel prototipe khusus dan produksi volume yang berjalan?

Sampel prototipe khusus yang dilengkapi amplop keramik berlapis logam khusus diproduksi, diperiksa, dan dikirim dalam waktu 10 hingga 15 hari kerja, sementara produksi volume biasanya memerlukan 10 hingga 15 hari kerja, bergantung pada volume pesanan.

Kirim gambar terbaru dan target volume tahunan untuk memulai tinjauan teknisRumah Keramik Relai EV HVDC, rakitan brazing, bagian logam yang dicap, dan komponen kontak relai.
