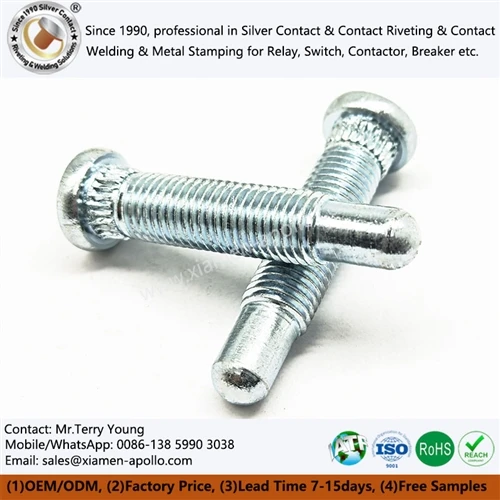

Pemasangan Sekrup Self-Clinching: Pemilihan Panel, Analisis Kegagalan Press-Fit, dan Kontrol Produksi

Sekrup self-clinching mengamankan pengencang berulir pada lembaran logam dengan memaksa material panel mengalir ke fitur penguncian annular di bawah gaya tekan yang terkendali. Interlock mekanis yang dihasilkan tahan terhadap rotasi dan dorongan keluar tanpa pengelasan atau penyadapan jika material panel, geometri lubang, desain pengikat, dan kondisi pemasangan kompatibel. Jika sekrup self-clinching berputar atau tertarik keluar, meningkatkan gaya tekan atau memilih pengencang yang lebih besar bukanlah tindakan perbaikan yang sah sampai mekanisme kegagalan teridentifikasi.

Kekerasan dan Ketebalan Panel Menentukan Kelayakan Clinching

Pengencang yang dapat menempel sendiri bergantung pada deformasi plastis lokal pada lembaran induk. Selama pemasangan, material panel mengalir ke alur pengunci pengikat atau undercut, sehingga menimbulkan resistensi terhadap rotasi dan perpindahan aksial.

Panel harus cukup ulet dan umumnya lebih lembut dibandingkan fitur penguncian efektif pengikat. Lembaran yang terlalu keras mungkin menghambat aliran material, sedangkan lembaran yang terlalu tipis mungkin tidak menyediakan cukup material untuk mengisi geometri pengunci.

Sebelum menentukan Sekrup Self-Clinching, verifikasi:

• Bahan panel:Identifikasi paduan dan kadar yang tepat, seperti baja karbon rendah, baja tahan karat, atau aluminium.
• Ketebalan lembaran:Konfirmasikan ketebalan minimum dan maksimum aktual terhadap kisaran yang disetujui produsen pengikat.
• Kekerasan:Periksa kekerasan panel yang diukur daripada berasumsi bahwa ketebalan yang sama berarti perilaku pemasangan yang sama.
• Daktilitas:Evaluasi apakah lembaran dapat berubah bentuk secara lokal tanpa retak atau penipisan berlebihan.
• Lapisan permukaan:Identifikasi pelapisan seng, cat, pelapis bubuk, atau perawatan lain yang dapat memengaruhi kesesuaian tempat duduk atau dimensi.
• Jarak tepi:Pastikan jarak dari lubang pemasangan ke tepi panel dan fitur-fitur di sekitarnya sesuai dengan spesifikasi pabrikan.

Pengikat yang cocok untuk panel baja karbon ulet mungkin tidak memiliki kinerja yang sama pada lembaran baja tahan karat yang lebih keras dengan ketebalan nominal yang sama.

Diameter Lubang, Toleransi, dan Kontrol Arah Duri Aliran Material

Lubang pemasangan adalah dimensi fungsional, bukan sekadar bukaan izin. Jika lubang terlalu besar, panel mungkin tidak cukup mengisi alur pengunci. Jika ukurannya terlalu kecil, gaya penyisipan dapat meningkat, panel dapat terdistorsi, atau pengikat mungkin tidak terpasang dengan benar.

Jangan menerapkan toleransi lubang universal pada ukuran pengikat, paduan panel, atau ketebalan yang berbeda. Diameter dan toleransi yang diperlukan harus berasal dari spesifikasi pemasangan pengikat yang dipilih dan dikonfirmasi melalui uji coba yang representatif.

Mekanisme Penguncian Tergantung pada Aliran Plastik, Bukan Gesekan Saja

Selama pemasangan yang benar, alat press akan menerapkan gaya aksial untuk memasang pengikat sementara landasan pendukung menahan panel. Bahan panel mengalir ke fitur pengunci dan membentuk interlock mekanis.

Retensi tergantung pada geometri yang dihasilkan dan keterlibatan material. Kekuatan tekan merupakan masukan proses, bukan bukti keberhasilan suatu sambungan. Kekuatan yang berlebihan tidak dapat mengimbangi ukuran lubang yang terlalu besar, kekerasan panel yang tidak sesuai, ketebalan lembaran yang tidak memadai, atau pengikat yang dirancang dengan buruk.

Proses instalasi harus menetapkan dan memelihara:

• Geometri pukulan atau kepala penekan yang benar.
• Landasan pendukung yang datar dan stabil.
• Paralelisme antara kepala penekan dan permukaan penyangga.
• Penjajaran konsentris antara pengikat dan lubang pemasangan.
• Arah pemasangan yang ditentukan.
• Jendela gaya tekan atau perpindahan yang terkontrol divalidasi untuk rakitan yang dipilih.

Penyelarasan Kepala Tekan dan Dukungan Anvil Mencegah Kerusakan Lokal

Kepala penekan yang miring atau penyangga yang tidak rata dapat menyebabkan deformasi yang tidak seragam di sekitar pengikat. Satu sisi mungkin duduk terlebih dahulu sementara sisi yang lain masih kurang aktif. Kepala yang terlihat mungkin tampak dapat diterima meskipun fitur penguncian belum terbentuk dengan benar.

Periksa pengaturan perkakas untuk:

• Paralelisme kepala-ke-landasan.
• Konsentrisitas antara ram, pengikat, dan lubang.
• Kerataan landasan dan dukungan yang memadai di sekitar titik pemasangan.
• Orientasi dan pengumpanan pengikat yang benar.
• Pergerakan panel selama siklus pengepresan.
• Tanda-tanda tekuk lokal, retak, atau distorsi panel permanen.

Perkakas pemasangan harus memenuhi syarat untuk kombinasi panel dan pengikat sebenarnya. Pengaturan perkakas yang berfungsi untuk satu tingkatan material tidak boleh secara otomatis dipindahkan ke tingkatan atau kondisi pelapisan yang lain.

Tetapkan Jendela Kekuatan yang Tervalidasi Daripada Meningkatkan Tekanan

Tidak ada nilai gaya tekan tunggal yang berlaku untuk setiap Sekrup Self-Clinching. Gaya yang diperlukan bervariasi menurut geometri pengikat, paduan panel, ketebalan, kekerasan, diameter lubang, dan konfigurasi peralatan.

Tetapkan jendela proses melalui uji coba terkontrol menggunakan spesifikasi pengikat dan panel yang disetujui. Catat respons gaya-perpindahan ketika peralatan pemantauan yang sesuai tersedia, dan verifikasi sambungan yang telah selesai menggunakan uji retensi yang diperlukan.

Batasan proses yang dapat diterima harus ditetapkan dari spesifikasi pengikat dan diverifikasi pada bagian yang mewakili produksi. Jangan menciptakan gaya atau toleransi nominal jika dokumentasi desain tidak menyediakannya.

Pengikat Berputar Menunjukkan Keterlibatan Anti-Rotasi Tidak Memadai

Pengencang yang berputar selama pengencangan sekrup mungkin tidak memiliki ikatan yang cukup antara panel dan fitur pengunci. Meningkatkan tekanan pemasangan tanpa mengidentifikasi penyebabnya dapat merusak panel dan membiarkan masalah mendasarnya tidak terselesaikan.

Periksa hal berikut secara berurutan:

• Pembesaran lubang:Ukur diameter lubang sebenarnya dan bandingkan dengan gambar yang disetujui.
• Aliran material tidak mencukupi:Periksa penampang melintang yang representatif untuk menentukan apakah material panel memenuhi alur pengunci.
• Kekerasan panel:Konfirmasikan kadar dan kekerasan material aktual terhadap spesifikasi yang disetujui.
• Geometri pengikat:Verifikasi nomor bagian, fitur penguncian, dan revisi dimensi.
• Penyelarasan instalasi:Periksa kepala penekan, landasan, dan pengikat yang dipasang untuk mengetahui eksentrisitasnya.
• Torsi ulir:Pastikan torsi perakitan berada dalam batas yang disetujui dan rotasi yang diamati tidak disebabkan oleh masalah perakitan yang tidak terkait.

Jika memungkinkan, periksa sambungan yang gagal pada penampang melintang. Luas dan simetri keterlibatan panel memberikan bukti yang lebih berguna dibandingkan tampilan kepala saja.

Kegagalan Push-Out Memerlukan Pemeriksaan Pengikat dan Panel

Pengencang yang tertarik keluar karena pembebanan aksial mungkin menunjukkan pengikatan penguncian yang tidak memadai, kegagalan panel lokal, atau kerusakan yang terjadi selama pemasangan.

Periksa untuk:

• Panel robek di sekitar lubang pemasangan.
• Ketebalan lembaran atau kekuatan material tidak mencukupi.
• Pengikatan alur pengunci tidak lengkap.
• Retak atau deformasi permanen yang disebabkan oleh kekuatan yang berlebihan.
• Jarak tepi salah.
• Variasi pengikat atau dimensi panel.

Bedakan antara perpindahan pengikat dan kegagalan panel. Jika material panel di sekitar pengikatnya robek, menambah ukuran pengikat saja mungkin tidak menyelesaikan masalah. Desain panel, jarak tepi, sifat material, atau distribusi beban mungkin memerlukan revisi.

Tempat Duduk Siram Adalah Pemeriksaan Dimensi, Bukan Tes Retensi

Kepala pengikat yang terpasang rata dengan panel mungkin masih memiliki ketahanan anti-rotasi atau dorongan keluar yang tidak memadai. Inspeksi visual memastikan geometri tempat duduk, namun tidak dapat menentukan kekuatan interlock mekanis.

Gunakan kriteria penerimaan terpisah untuk:

• Ketinggian atau flushness yang dipasang.
• Tegak lurus pengikat.
• Distorsi dan keretakan panel.
• Kondisi ulir dan penerimaan pengukur.
• Resistensi anti-rotasi.
• Resistensi dorong keluar aksial.

Tentukan beban uji yang diperlukan, pengaturan perlengkapan, arah pemuatan, dan batas penerimaan dalam gambar, spesifikasi teknik, atau rencana validasi yang disetujui. Catat hasil aktual dan korelasikan dengan revisi produk dan proses yang berlaku.

Uji Anti-Rotasi dan Push-Out Harus Mencerminkan Beban Servis Sebenarnya

Pengujian anti-rotasi mengevaluasi ketahanan torsi yang diterapkan pada pengikat yang dipasang. Pengujian push-out mengevaluasi ketahanan terhadap perpindahan aksial di bawah kondisi pembebanan tertentu. Kedua pengujian tersebut menilai mode kegagalan yang berbeda dan tidak boleh dianggap sebagai pengganti satu sama lain.

Gunakan material panel yang representatif, ketebalan, persiapan lubang, kondisi pelapisan, dan peralatan pemasangan selama validasi. Kupon uji yang dibuat dari bahan berbeda atau diproduksi dengan proses lubang berbeda mungkin tidak mewakili kinerja produksi.

Mengapa Peningkatan Kekuatan Pers Bukanlah Tindakan Korektif yang Standar

Saat pengikat berputar, pertama-tama tentukan apakah material panel telah membentuk interlock mekanis yang diperlukan. Gaya tekan yang berlebihan dapat memperbesar area yang rusak, mengubah bentuk lembaran, merusak fitur yang berdekatan, atau mengganggu geometri pemasangan pengikat.

Urutan tindakan korektif yang terkendali adalah:

• Karantina mempengaruhi produksi dan mengidentifikasi lot yang relevan.
• Verifikasi nomor komponen pengikat dan spesifikasi material panel.
• Ukur lubang pemasangan dan ketebalan panel.
• Periksa keselarasan pers dan kondisi dukungan.
• Periksa perwakilan sendi yang gagal.
• Lakukan uji coba terkontrol dengan satu variabel diubah pada satu waktu.
• Ulangi pemeriksaan anti-rotasi, push-out, dan dimensi sebelum dilepaskan.
• Penyesuaian apa pun harus didokumentasikan dan divalidasi sebelum produksi dilanjutkan.

Ketebalan Panel yang Sama Tidak Berarti Kinerja Pengikat Setara

Dua panel dengan ketebalan nominal yang sama dapat berperilaku berbeda selama pemasangan karena kekerasan, kekuatan luluh, keuletan, struktur butiran, dan kondisi pelapisannya mungkin berbeda.

Misalnya, lembaran baja karbon rendah dan lembaran baja tahan karat dengan ketebalan yang sama mungkin tidak memberikan aliran material yang setara di sekitar fitur penguncian yang sama. Panel aluminium juga memerlukan pemeriksaan kompatibilitas khusus karena deformasi dan perilaku bantalan lokalnya berbeda dengan baja.

Oleh karena itu, pemilihan pengikat harus menggunakan spesifikasi panel yang lengkap, bukan ketebalan saja. Jika paduan atau temper panel berubah, konfirmasikan apakah penunjukan pengikat yang ada dan proses pemasangan tetap disetujui.

Pengelasan Sambungan Self-Clinching yang Gagal Memerlukan Persetujuan Teknik

Mengelas pengikat yang dapat mengunci sendiri sebagai perbaikan bukanlah pengganti rutin untuk pemasangan yang benar. Pengelasan dapat mempengaruhi sifat panel, lapisan seng, ketahanan korosi, keakuratan dimensi, dan komponen di sekitarnya. Hal ini juga dapat menimbulkan zona yang terkena dampak panas, distorsi, atau persyaratan penyelesaian tambahan.

Setiap perbaikan berbasis pengelasan harus diperlakukan sebagai penyimpangan teknik khusus. Otoritas desain harus menyetujui metode perbaikan, persyaratan kekuatan sambungan, kriteria inspeksi, perlindungan korosi, dan uji kualifikasi yang berlaku sebelum pelaksanaan.

Jika perakitan berkaitan dengan keselamatan atau tunduk pada spesifikasi produk yang diatur, nilailah apakah perbaikan tersebut mempengaruhi kualifikasi asli atau dasar sertifikasi.

Inspeksi Barang Pertama Harus Memastikan Sambungan Terpasang Lengkap

Sebelum produksi massal, lakukan pemasangan artikel pertama menggunakan pengikat produksi, bahan panel, proses pembuatan lubang, perkakas, dan pengaturan pengepresan yang diinginkan.

Rencana inspeksi harus mencakup:

• Identitas pengikat, dimensi ulir, dan geometri penguncian.
• Tingkat bahan panel, ketebalan, dan kekerasan jika ditentukan.
• Diameter dan kondisi lubang pemasangan.
• Ketinggian terpasang, tegak lurus, dan distorsi panel.
• Hasil pengukur benang.
• Hasil pengujian anti-rotasi dan push-out terhadap batas yang disetujui.
• Kondisi pelapisan permukaan sebelum dan sesudah pemasangan.

Catat konfigurasi perkakas dan pengaturan proses yang digunakan untuk menghasilkan sampel yang divalidasi. Persetujuan artikel pertama harus didasarkan pada kriteria penerimaan yang terukur, bukan hanya berdasarkan tampilan visual saja.

Kunci Proses yang Disetujui dan Validasi Ulang Perubahan yang Relevan

Setelah perakitan lolos validasi, dokumentasikan parameter proses dan metode inspeksi yang disetujui. Tetapkan batasan di mana produksi rutin dapat beroperasi dan tentukan kondisi yang memicu kualifikasi ulang.

Penilaian ulang diperlukan ketika perubahan dapat mempengaruhi aliran material, geometri penguncian, atau retensi sambungan. Contohnya meliputi:

• Perubahan pada paduan panel, temper, kekerasan, atau ketebalan.
• Perubahan pada pemasok pengikat, material, pelapis, atau geometri.
• Diameter lubang, alat pelubang, atau metode deburring yang direvisi.
• Perubahan pada peralatan pengepres, kepala, landasan, atau penyelarasan.
• Perubahan dalam gaya instalasi atau pengaturan perpindahan.
• Perubahan torsi rakitan atau pembebanan servis yang ditentukan.

Gunakan kontrol perubahan berbasis risiko untuk menentukan cakupan validasi ulang. Perubahan pada fitur kemasan yang tidak berfungsi mungkin memerlukan pemeriksaan yang berbeda dari perubahan material panel atau geometri penguncian.

Ketertelusuran Lot dan Dokumentasi Mutu Mendukung Kualifikasi Pemasok

Tim pembelian dan kualitas harus menentukan dokumentasi yang diperlukan untuk setiap program pengikat. Tergantung pada aplikasinya, hal ini dapat mencakup sertifikat material, laporan inspeksi dimensi, catatan pelapisan, hasil pengujian mekanis, identifikasi lot, dan revisi proses yang disetujui.

Persyaratan ISO 9001 dan IATF 16949 harus dirujuk hanya jika berlaku pada cakupan sertifikasi pemasok dan persyaratan kontrak pelanggan. Dokumentasi RoHS dan REACH membahas pembatasan bahan yang berlaku dan kepatuhan bahan kimia; itu tidak membentuk kekuatan retensi mekanis.

Demikian pula, pengujian semprotan garam berdasarkan ASTM B117 dapat menilai perilaku korosi pada kondisi pengujian yang ditentukan, namun tidak secara langsung membuktikan kinerja anti-rotasi atau push-out. Pilih setiap pengujian sesuai dengan mode kegagalan atau persyaratan kepatuhan yang sedang dievaluasi.

Rencana inspeksi yang terkendali harus menghubungkan setiap persyaratan penerimaan dengan metode pengukuran, frekuensi sampel, catatan, dan aturan disposisi. Hal ini memberikan tim pembelian, teknik, dan QA dasar yang sama untuk persetujuan pemasok dan pemantauan produksi berkelanjutan.

1. Mengapa sekrup self-clinching berputar setelah pemasangan?

Penyebab umumnya termasuk lubang yang terlalu besar, aliran material panel yang tidak mencukupi, kekerasan panel yang tidak sesuai, geometri pengikat yang salah, atau ketidaksejajaran tekan. Ukur lubang dan periksa pengikatan pengunci sebelum mengubah gaya pemasangan atau ukuran pengikat.

2. Bagaimana Anda memverifikasi kekuatan retensi sekrup self-clinching?

Gunakan uji torsi anti-rotasi dan uji dorong keluar aksial secara terpisah dengan perlengkapan yang ditentukan, kondisi pembebanan, dan batas penerimaan. Konfirmasikan ketinggian pemasangan, kondisi ulir, dan integritas panel sebagai pemeriksaan tambahan. Persyaratan pengujian harus mengikuti gambar yang disetujui atau rencana validasi teknik.

3. Informasi apa yang diperlukan untuk mendapatkan penawaran harga sekrup self-clinch khusus dari pabrik China?

Berikan gambar pengikat, spesifikasi benang, bahan dan ketebalan panel, dimensi lubang, permukaan akhir, permintaan tahunan, jumlah pesanan, dan kriteria inspeksi yang diperlukan. Sertakan persyaratan anti-rotasi dan push-out jika ditentukan, sehingga pemasok dapat menilai kompatibilitas dan cakupan penawaran.
